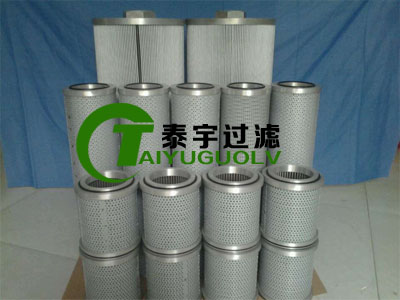

R732G06富卓液壓油濾芯

固安泰宇過濾設備有限公司:風電風機齒輪箱濾芯工作原理及濾芯參數



過濾器為雙級過濾,兩只濾芯精度分別為10μm和25μm,正常工作狀態時,潤滑油經過10μ濾芯過濾當10μm濾芯堵塞,差壓≥4bar時,單向閥打開,潤滑油經過25μm濾芯過濾.過濾器前后差壓有差壓發訊器監控,當差壓≥3bar時發訊,

提示更換濾芯。(注意:當潤滑系統剛啟動,潤滑油溫度未達到正常工作油溫(40℃)要求時,油液黏度高,通過過濾器濾芯時可能會(huì )形成比較高的壓差,此時差壓發訊器訊號僅作參考,不作為動作信號.)過濾器前有測壓接頭,可用壓力表測系統壓力;過濾器頂部有排氣閥,用于排除潤滑油中的氣體.  釬焊式冷卻器為優質不銹鋼板片生產，用于進行水油熱交換.

潤滑裝置工作工作油泵向系統提供壓力潤滑油,潤滑油經過單筒雙精度過濾器后到

溫控閥該溫控閥,根據潤滑油的溫度控制潤滑油的流向當溫度＜45℃時潤滑油直接進入齒輪箱;當溫度≥45℃時溫控閥開始動作使得潤滑油經冷卻器冷卻后再進入到齒輪箱.在齒輪箱的入口裝有壓力傳感器(設定值0～0.6bar可調)用于檢測潤滑油的壓力.泵出口設有安全溢流閥,系統壓力≥12bar時,安全溢流閥開啟,回油到齒輪箱/過濾器堵塞會(huì )發出信號，需要進行清洗。清洗時需要確保電機未啟動，電磁閥為通電。拔下插頭，若濾芯損壞，必須更換新的濾芯。清潔過濾器后，應檢查油位，不足時要加足油液。如果沒收到堵塞信號，多六個月清洗過濾器及濾芯。正常環境下1000h清洗空氣過濾器，如果環境惡劣500h清洗濾清器，確保風機正常運轉。風力發電的過濾器中液壓油會(huì )含有雜質是造成液壓系統故障的重要原因。因為雜質的存在會(huì )引起相對運動零件的急劇磨損、劃傷、破壞配合表面的精度。顆粒過大時甚至會(huì )使閥芯卡死，節流閥節流口以及個阻尼小孔堵塞，造成原件動作失靈。影響液壓系統的工作性能，甚至使液壓系統不能工作。因此，保持液壓油的清潔是液壓系統能正常工作的必要條件。過濾器可凈化油液中的雜質，控制油液的污染。風電風機清洗液壓過濾器和空氣過濾器.R732G06
